Systèmes d'éclairage DALI-2 aussi simples que les solutions Broadcast : avec leDALI-2 Room Solution de Theben

Le DALI-2 Room Solution de Theben est une solution complète pour la commande de l’éclairage dans des pièces individuelles selon la norme DALI-2. La solution comprend des détecteurs de présence, des capteurs de présence, des interfaces de bouton poussoir et des actionneurs de commutation avec fonctionnalités HCL (Human Centric Lighting - Eclairage Centré sur l’Humain) également appelé cycle circadien, lumière RGBW et fonctions à commande temporisée. Les composantes DALI-2 d'autres fabricants peuvent y être parfaitement intégrées. La programmation se fait confortablement par appli.

I agree that external content may be displayed to me. Personal data can thus be transferred to third party platforms. For more information, please see our privacy policy.

Applications DALI-2 pour un éclairage de bien-être personnalisé

Le DALI-2 Room Solution trouve toute son utilité partout où il s'agit de créer des concepts de commande d’éclairage individuels et personnalisés. L'interrupteur-minuteur intégré permet de répondre avec une extrême flexibilité à tout besoin de commande temporisée. La consommation électrique est en outre réduite. La fonction HCL en option permet par ailleurs de préserver voire d'améliorer la santé, le bien-être, ainsi que la concentration et les performances des hommes. Les utilisateurs bénéficient ainsi d’un éclairage de bien-être personnalisé et économe en énergie.

Plus de productivité et de satisfaction au travail – dans les bureaux et les salles de réunion

Dans les bureaux individuels, les plateaux ouverts et les salles de réunion, utilisez la fonction HCL du DALI-2 Room Solution pour imiter l’effet de la lumière naturelle et la lumière RGBW pour un agencement créatif des couleurs. Créez des scènes d’éclairage personnalisées pour plus de concentration ou plus de détente. Et programmez des fonctions à commande temporisée pour réduire la consommation électrique, par exemple par une lumière d'orientation et une baisse de la valeur cible. Vous créerez ainsi un environnement de travail agréable et augmenterez la productivité et la satisfaction du personnel.

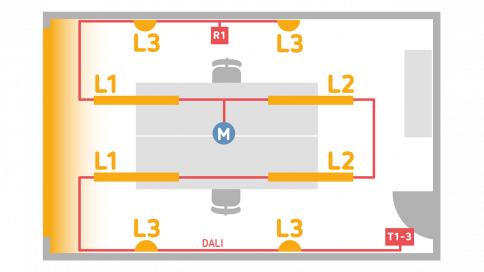

Grafik Anwendungen 2erBuero DALI 2 1290x726
  • Groupes d'éclairage 1 et 2 avec fonction HCL "Effet lumière du jour bureau"
  • Groupe d'éclairage en option 3 Applique murale avec fonction HCL "Effet lumière du jour bureau" ou éclairage RGBW décoratif
  • Bouton poussoir pour groupes d'éclairage 1 et 2:
    • Bouton poussoir 1 marche/arrêt et variation
    • Bouton poussoir 2 Scène "concentration"
    • Bouton poussoir 3 Scène "détente"
    • Bouton poussoir 4 "lumière naturelle automatique"
    • Bouton poussoir séparé en option pour groupe d'éclairage 3, réglage couleur RGBW
  • Groupe de présence 1 avec relais DALI-2 dédié à la commande CVC

I agree that external content may be displayed to me. Personal data can thus be transferred to third party platforms. For more information, please see our privacy policy.

Être plus concentré pour enseigner et apprendre – dans les salles de classe et amphithéâtres

Avec la fonction HCL et plusieurs groupes d'éclairage, adaptez l’éclairage aux différentes situations d'apprentissage dans les amphithéâtres, salles de classe et salles de conférence. Aménagez des scènes del umière adaptées aux évaluations écrites, aux exposés ou aux travaux en groupe. Et commandez l'éclairage destiné au tableau par la régulation à lumière constante ou le bouton poussoir. Les enseignants et élèves peuvent ainsi mieux se concentrer et travailler dans une atmosphère détendue.

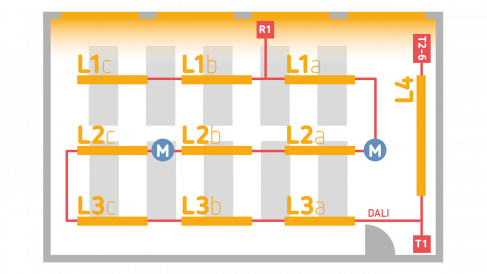

Grafik Anwendungen Klassennzimmmer DALI 2 1290x726
  • Groupes d'éclairage 1, 2 et 3 avec fonction HCL "Effet lumière du jour école"
  • Bouton poussoir pour groupes d'éclairage 1, 2 et 3
    • Bouton poussoir 1 marche/arrêt et variation
    • Bouton poussoir 2 Scène "concentration"
    • Bouton poussoir 3 Scène "détente"
    • Bouton poussoir 4 "lumière naturelle automatique"
    • Bouton poussoir 5 scène libre "Présentation" (ballasts électroniques a 30 %, ballasts électroniques b 50 %, ballasts électroniques c 70 %)
  • Groupe d'éclairage 4 Éclairage du tableau noir avec régulation à lumière constante ou mode de commutation, variateur par bouton poussoir 6
  • Groupe de présence 1 avec relais DALI-2 dédié à la commande CVC

I agree that external content may be displayed to me. Personal data can thus be transferred to third party platforms. For more information, please see our privacy policy.

Favoriser le rétablissement et accroître le bien-être – dans les Ehpad et hôpitaux

Il a été prouvé que la lumière biodynamique stimule le bien-être des personnes. Dans les Ehpad et hôpitaux, utilisez la fonction HCL avec des scènes de lumière personnalisées et des couleurs RGBW afin de susciter activité et détente en imitant l’effet de la lumière naturelle. De cette manière, réduisez les troubles nocturnes et veillez à ce que l'horloge biologique du patient retrouve plus rapidement un rythme diurne normal après une anesthésie.

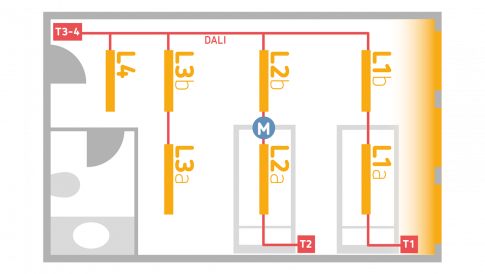

Grafik Anwendungen Krankenhaus DALI 2 1290x726
  • Groupes d'éclairage 1, 2 et 3 avec fonction HCL "Effet lumière du jour"
  • Groupe d'éclairage 4 Éclairage TW entrée
  • Bouton poussoir pour groupes d'éclairage 1, 2, 3 et 4
    • Bouton poussoir 1 marche/arrêt et variation Groupe d'éclairage 1
    • Bouton poussoir 2 marche/arrêt et variation Groupe d'éclairage 2
    • Bouton poussoir 3 marche/arrêt et variation Groupes d'éclairage 1, 2, 3 et 4
    • Bouton poussoir 4 marche/arrêt et variation Groupe d'éclairage 4
  • Fonction de minuteur Entre 22h00 et 7h00, les L1a et L2a sont éteintes, les autres lampes sur lumière d’orientation 10 %

I agree that external content may be displayed to me. Personal data can thus be transferred to third party platforms. For more information, please see our privacy policy.

Mise en service & commande par l'application DALI-2 RS Plug

Le paramétrage et la mise en service du DALI-2 Room Solution se font de manière très simple et intuitive par le biais de l'application DALI-2 RS Plug pour tablettes iOS, Android et Windows. La communication de la tablette avec le détecteur de présence est bidirectionnelle via Bluetooth. La lecture de l'ensemble des paramètres est donc facile et rapide. Vous pouvez en outre télécharger les mises à jour du firmware et des fonctions des détecteurs en très peu de temps ce qui permet de garder tous les appareils à jour. Par rapport à d'autres systèmes DALI-2, la mise en service de cette solution est simple et rapide.

Principales fonctions :

  • Interface utilisateur intuitive par fonction Glisser & déposer.
  • Programmation rapide grâce à la possibilité de copier les réglages.
  • Paramétrage simple pour l'utilisateur standard et l'utilisateur expert.
  • Réglage et sélection intuitifs des fonctions HCL, scènes et fonctions d'interrupteur-minuteur.
  • Meilleure assistance lors de la mise en service grâce aux données de diagnostic.
  • Sauvegarde sécurisée : le projet est enregistré =et peut être téléchargé ultérieurement

AppStore+Bluetooth 1290px

Composantes du DALI-2 Room Solution

theRonda P360 DALI-2 HCL UP WH

theRonda P360 DALI-2 HCL UP WH

  • Détecteur de présence DALI-2 Maître (contrôleur d'application, maître unique)
  • IEC 62386 : pièce 101/ 103 et prend en charge 208, 209, 218, 301 et 303
  • Montage au plafond (encastré) avec accessoires (AP boîtier saillie réf. 9070912) et (DE boîtier montage plafond réf. 9070992)
  • Zone de détection circulaire 360°, Ø 24 m (452 m²) pour une hauteur de montage de 3 m. Possibilité de montage jusqu'à 15 m de hauteur.
  • Réglage de la température de couleur "Human Centric Lighting" (HCL)
  • Fonctionnalité RGBW pour des applications d'ambiance
  • Alimentation DALI-2 intégrée pour d'autres participants DALI-2
  • Interrupteur-minuteur intégré pour des actions temporisées
  • Triple mesure de lumière mixte
  • Indice de protection IP 54
  • Réf. : 2080095
theRonda P360 DALI-2 HCL UP WH
theRonda P360 DALI-2 S UP WH

theRonda P360 DALI-2 S UP WH

  • Capteur de présence DALI-2 (dispositif d'entrée) pour l'extension de la zone de détection
  • IEC 62386 : pièce 101/103/303/304
  • Montage au plafond (encastré) avec accessoires (AP boîtier saillie réf. 9070912) et (DE boîtier montage plafond réf. 9070992)
  • Zone de détection circulaire 360°, Ø 24 m (452 m²) pour une hauteur de montage de 3 m
  • Extension de la zone de détection avec un capteur de présence DALI-2
  • Indice de protection IP 54
  • Réf. : 2080090
theRonda P360 DALI-2 S UP WH
Interface bouton poussoir TA 4 S DALI-2

Interface bouton poussoir TA 4 S DALI-2

  • Interface de bouton poussoir 4 entrées DALI-2 encastré, IEC 62386 pièce 101/103/302
  • 4 entrées pour le raccordement de boutons poussoirs
  • Les boutons poussoirs du type de contact « à fermeture » ou « à ouverture » peuvent être utilisés, le type de contact est réglable dans l'application DALI-2 RS Plug.
  • Réf. : 4960094
TA 4 S DALI-2
Actionneur de commutation SU 1 DALI-2

Actionneur de commutation SU 1 DALI-2

  • Actionneur de commutation 1 circuit DALI-2 encastré IEC 62386 pièce 101/102/208
  • Pour la commande d’appareils électriques avec une tension réseau de 230 V CA, tels que les lampes, les ventilateurs, les pompes, etc.
  • Convient également aux applications avec une basse tension ou au pilotage d'une commande maître (CVC), etc.
  • Réf. : 4940091
SU 1 DALI-2
